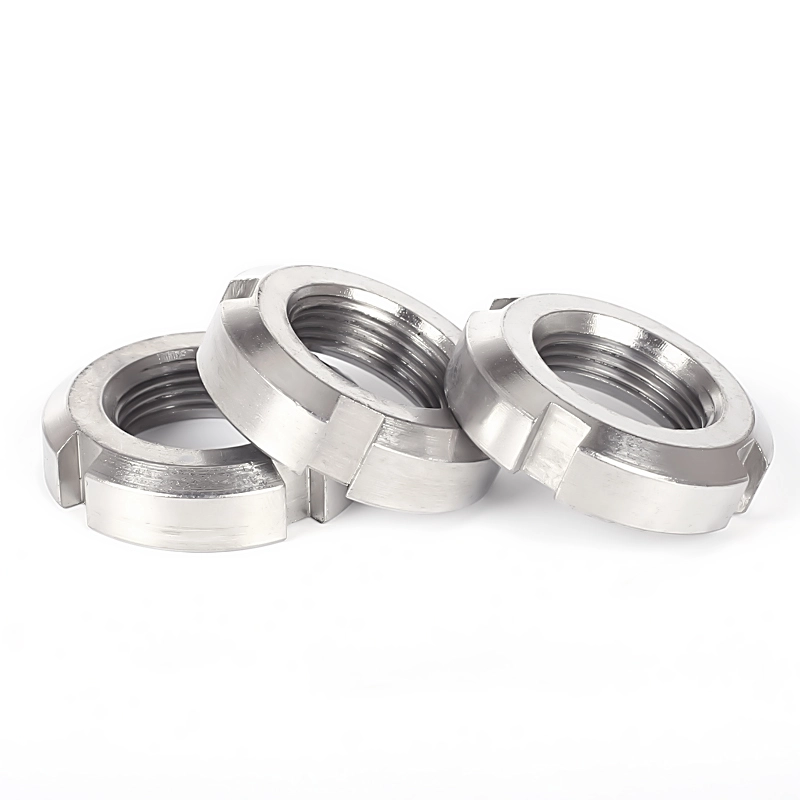

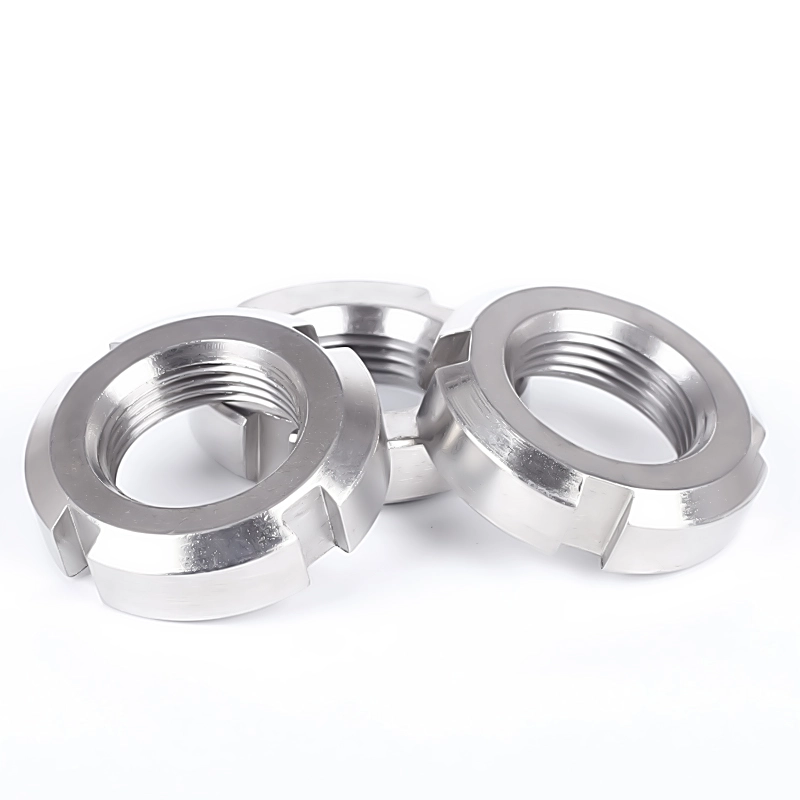

DIN 981 স্লটেড রাউন্ড নাট
শ্যাফ্ট কম্পোনেন্ট ফিক্সিং এবং অক্ষীয় সীমা লক করার জন্য বিশেষভাবে প্রকৌশলী, ওয়ানলুও কোম্পানি দ্বারা নির্মিত ডিআইএন 981 স্লটেড রাউন্ড নাট জার্মান শিল্প নির্ভুলতা মানগুলির সাথে কঠোরভাবে তৈরি করা হয়। প্রচলিত বহুভুজ বেঁধে রাখা বাদামের থেকে ভিন্ন, এই স্লটেড গোলাকার বাদামে প্রতিসম সাইড স্লট সহ একটি পূর্ণ-বৃত্তাকার বডি রয়েছে, যা বিশেষভাবে টাকু, বিয়ারিং এবং থ্রেড শ্যাফ্ট অবস্থানের জন্য ডিজাইন করা হয়েছে।
ওয়ানলুওর চায়না ডিআইএন 981 স্লটেড রাউন্ড নাট সাধারণ যান্ত্রিক সমস্যার সমাধান করে যেমন শ্যাফ্ট এন্ড ডিসপ্লেসমেন্ট, বিয়ারিং ঢিলাভাব এবং ইকুইপমেন্ট অপারেশনের সময় অক্ষীয় রানআউট, উচ্চ-নির্ভুলতা ফিক্সড লিমিটিং এবং শ্যাফ্ট অংশ ঘোরানোর জন্য অ্যান্টি-লুজিং ইফেক্ট অর্জন করে। এটি ট্রান্সমিশন যন্ত্রপাতি, ভারবহন সমাবেশ এবং স্বয়ংক্রিয় টাকু সিস্টেমের জন্য একটি মূল নির্ভুল বন্ধনকারী।
স্ট্রাকচারাল স্লট ডিজাইন এবং যান্ত্রিক স্থায়িত্ব
DIN 981 স্লটেড রাউন্ড নাট বাইরের পরিধিতে সুনির্দিষ্টভাবে মিলিত প্রতিসম খোলা স্লট সহ একটি কঠিন বৃত্তাকার অবিচ্ছেদ্য কাঠামো গ্রহণ করে। অনন্য স্লটেড কাঠামো বিশেষ হুক রেঞ্চের মাধ্যমে সরাসরি লকিং এবং ঢিলা করার অনুমতি দেয়, শ্যাফ্ট সমাবেশের সময় প্রি-টাইনিং ফোর্সের সুনির্দিষ্ট ফাইন-টিউনিং সক্ষম করে। পূর্ণ-বৃত্ত থ্রেড বডি অভিন্ন অক্ষীয় চাপ প্রদান করে, কার্যকরভাবে উদ্ভট চাপ দূর করে এবং লক করার পরে শ্যাফ্ট অংশগুলির ঘনত্ব নিশ্চিত করে। নির্ভুল বাঁক এবং থ্রেড ঘূর্ণায়মান মাধ্যমে প্রক্রিয়া করা, অভ্যন্তরীণ থ্রেড উচ্চ ম্যাচিং নির্ভুলতা এবং মসৃণ স্ক্রুইং কর্মক্ষমতা বৈশিষ্ট্য. প্রিমিয়াম স্টেইনলেস স্টীল উপাদান অসামান্য পরিধান প্রতিরোধের এবং কাঠামোগত স্থিতিশীলতা প্রদান করে, উচ্চ গতির ঘূর্ণন এবং যান্ত্রিক শ্যাফ্টের চক্রাকার অপারেশনের সময় দীর্ঘমেয়াদী সুনির্দিষ্ট লকিং নির্ভুলতা বজায় রাখে।
পণ্য পরামিতি
|
প্যারামিটার আইটেম |
বিস্তারিত স্পেসিফিকেশন |
|
পণ্যের নাম |
স্টেইনলেস স্টীল রাউন্ড নাট, DIN 981 স্লটেড রাউন্ড নাট |
|
এক্সিকিউটিভ স্ট্যান্ডার্ড |
DIN 981, ISO যথার্থ ফাস্টেনার স্ট্যান্ডার্ড, কাস্টম অ-মানক শ্যাফ্ট বাদাম |
|
উপলব্ধ উপাদান |
304, 316L স্টেইনলেস স্টীল; কাস্টম উচ্চ-শক্তি বিরোধী জারা খাদ ইস্পাত |
|
আকার পরিসীমা |
M10-M60 সম্পূর্ণ স্ট্যান্ডার্ড শ্যাফ্ট স্পেসিফিকেশন, কাস্টম বাইরের ব্যাস এবং বেধ |
|
কাঠামোগত বৈশিষ্ট্য |
বৃত্তাকার বাদামের শরীর + প্রতিসম লকিং স্লট, পেশাদার খাদ সীমা কাঠামো |
|
সারফেস ট্রিটমেন্ট |
যথার্থ মসৃণতা এবং প্যাসিভেশন, মসৃণ বুর-মুক্ত পৃষ্ঠ, অ্যান্টি-মরিচা এবং পরিধান-প্রতিরোধী |
|
যান্ত্রিক বৈশিষ্ট্য |
দীর্ঘমেয়াদী ঘূর্ণনের জন্য উচ্চ ঘনত্ব, স্থিতিশীল প্রি-টাইনিং ফোর্স, অ্যান্টি-ওয়্যার এবং অ্যান্টি-লুজিং |
|
প্যাকেজিং পদ্ধতি |
যথার্থ অ্যান্টি-কলিশন প্যাকেজিং + রপ্তানি শক্ত কাগজ, বাল্ক অর্ডারের জন্য প্যালেট প্যাকিং |
|
সরবরাহ পরিষেবা |
স্পট নির্ভুল অংশ সরবরাহ, অ-মানক কাস্টমাইজেশন, ওয়ান-স্টপ ফাস্টেনার ম্যাচিং |

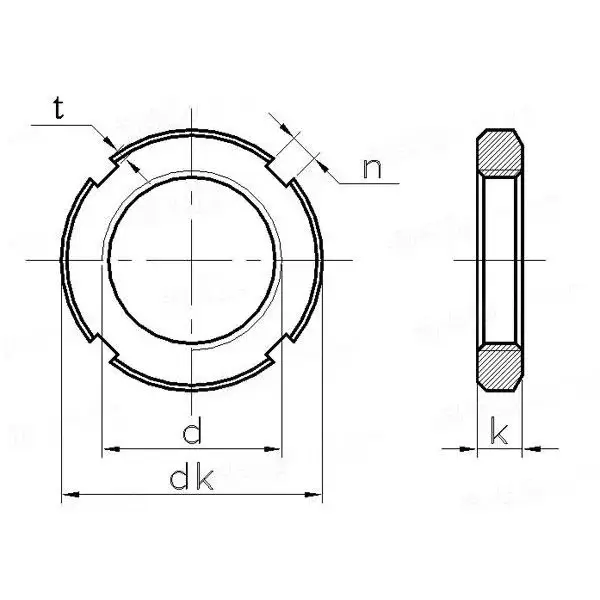

| স্ক্রু থ্রেড d |
M10 | M12 | M15 | M17 | M20 | M25 | M30 | M35 | M40 | M45 | M50 | M55 | M60 | M65 | M70 | M75 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | পিচ | 0.75 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 |
| dk | সর্বোচ্চ | 18 | 22 | 25 | 28 | 32 | 38 | 45 | 52 | 58 | 65 | 70 | 75 | 80 | 85 | 92 | 98 |
| মিনিট | 17.73 | 21.67 | 24.67 | 27.67 | 31.61 | 37.61 | 44.61 | 51.54 | 57.54 | 64.54 | 69.54 | 74.54 | 79.54 | 84.46 | 91.46 | 97.46 | |
| k | সর্বোচ্চ | 4 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 | 11 | 11 | 12 | 12 | 13 |
| মিনিট | 3.82 | 3.82 | 4.82 | 4.82 | 5.82 | 6.78 | 6.78 | 7.78 | 8.78 | 9.78 | 10.73 | 10.73 | 10.73 | 11.73 | 11.73 | 12.73 | |
| n | নামমাত্র আকার | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 |
| সর্বোচ্চ | 3.125 | 3.125 | 4.15 | 4.15 | 4.15 | 5.15 | 5.15 | 5.15 | 6.15 | 6.15 | 6.15 | 7.18 | 7.18 | 7.18 | 8.18 | 8.18 | |
| মিনিট | 2.875 | 2.875 | 3.85 | 3.85 | 3.85 | 4.85 | 4.85 | 4.85 | 5.85 | 5.85 | 5.85 | 6.82 | 6.82 | 6.82 | 7.82 | 7.82 | |
| t | সর্বোচ্চ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5 | 3.5 |
| মিনিট | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2.3 | 2.3 | |
| প্রতি ইউনিট ≈ কেজি | 0.004 | 0.007 | 0.01 | 0.013 | 0.019 | 0.025 | 0.043 | 0.053 | 0.085 | 0.119 | 0.148 | 0.158 | 0.174 | 0.203 | 0.242 | 0.287 | |
মূল ফাংশন এবং যান্ত্রিক প্রয়োগের সুবিধা
1. পেশাদার বৃত্তাকার খাদ লকিং কাঠামো পুরোপুরি মেকানিকাল স্পিন্ডেলের সাথে মেলে, ভিতরের রিং এবং থ্রেডেড শ্যাফ্ট বহন করে, সঠিক অক্ষীয় সীমা অর্জন করে এবং কার্যকরভাবে উচ্চ-গতির ঘূর্ণনের সময় উপাদান স্থানচ্যুতি প্রতিরোধ করে।
2. সংরক্ষিত সাইড লকিং স্লট ডিজাইন পেশাদার হুক টুলের মাধ্যমে সামঞ্জস্যযোগ্য প্রাক-টাইনিং ফোর্স সমর্থন করে, অ্যাসেম্বলি ক্লিয়ারেন্সের সূক্ষ্ম ক্রমাঙ্কন উপলব্ধি করে, যা সাধারণ বাদামের তুলনায় নির্ভুল যান্ত্রিক ডিবাগিংয়ের জন্য অপরিবর্তনীয়।
3. পূর্ণ-বৃত্ত অভিন্ন স্ট্রেস কাঠামো স্থানীয় চাপের বিচ্যুতি এড়ায়, খাদ পৃষ্ঠের নির্ভুলতা এবং গোলাকারতা রক্ষা করে, স্থিতিশীল ঘূর্ণন নির্ভুলতা এবং ট্রান্সমিশন সরঞ্জামের কম জিটার নিশ্চিত করে।
4. উচ্চ-ঘনত্বের স্টেইনলেস স্টীল উপাদান চমৎকার পরিধান প্রতিরোধের এবং ক্লান্তি প্রতিরোধের বৈশিষ্ট্য, দীর্ঘমেয়াদী উচ্চ গতির অপারেশন এবং বিকল্প লোড কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া, আলগা খাদ অংশগুলির কারণে যান্ত্রিক ব্যর্থতার হার হ্রাস করে।
5. কঠোর মাত্রিক সহনশীলতা নিয়ন্ত্রণ উচ্চ-নির্ভুলতা নিশ্চিত করে স্ট্যান্ডার্ড শ্যাফ্ট অংশের সাথে মিল, যা ব্যাপকভাবে নির্ভুল মেশিন টুলস, ট্রান্সমিশন সরঞ্জাম, জলবাহী যন্ত্রপাতি এবং ভারবহন সমাবেশ সিস্টেমে ব্যবহৃত হয়।
পণ্যের প্রকৃত পারফরম্যান্স টেস্ট স্ট্যান্ডার্ড
আমাদের সমস্ত স্ট্যান্ডার্ড এবং কাস্টমাইজড হার্ডওয়্যার DIN 981 Slotted Round Nut ডেলিভারির আগে নিম্নলিখিত সার্বজনীন ফ্যাক্টরি পারফরম্যান্স পরীক্ষায় উত্তীর্ণ হবে:
✅ উপাদানের গঠন পরীক্ষা: কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল উপাদান মান পূরণ করতে ধাতব উপাদানের সামগ্রী সনাক্ত করুন
✅ মাত্রিক সহনশীলতা পরীক্ষা: নিখুঁত ফিটিং নিশ্চিত করতে আকার, থ্রেড স্পেসিফিকেশন এবং সমাবেশ সহনশীলতা পরীক্ষা করুন
✅ মেকানিক্যাল লোড টেস্ট : টেনসাইল টেস্ট, ব্রেকিং লোড টেস্ট, স্ট্যাটিক প্রেসার এবং ইমপ্যাক্ট রেজিস্ট্যান্স টেস্ট (সমস্ত উত্তোলন এবং বেঁধে রাখার জন্য মূল পরীক্ষা)
✅ সারফেস অ্যান্টি-কোরোশন টেস্ট: লবণ স্প্রে পরীক্ষা, গ্যালভানাইজড এবং প্যাসিভেটেড পণ্যগুলির জন্য মরিচা প্রতিরোধের সনাক্তকরণ
✅ ক্লান্তি প্রতিরোধের পরীক্ষা: শিল্প হার্ডওয়্যার বারবার ব্যবহারের জন্য দীর্ঘমেয়াদী পারস্পরিক লোড পরীক্ষা
আমরা আনুষ্ঠানিক ফ্যাক্টরি পরীক্ষার রিপোর্ট প্রদান করতে পারি এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী মনোনীত তৃতীয় পক্ষের প্রতিষ্ঠানের পরীক্ষা সমর্থন করতে পারি।
হট ট্যাগ: DIN 981 স্লটেড গোল বাদাম, স্লটেড বাদাম DIN 981, DIN 981 লক বাদাম
