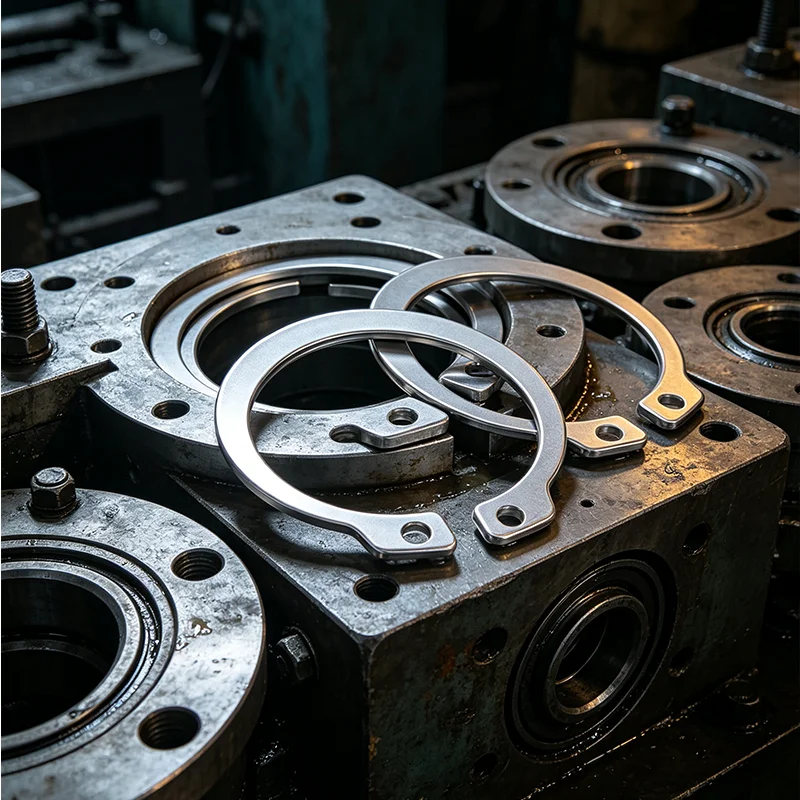

স্টেইনলেস স্টীল DIN 471 এক্সটার্নাল সার্ক্লিপ

Wanluo ফ্যাক্টরি উচ্চ মানের স্টেইনলেস স্টীল DIN 471 এক্সটার্নাল সার্ক্লিপ জার্মান ডিআইএন শিল্প মান অনুযায়ী কঠোরভাবে তৈরি করা হয়, বিশেষভাবে শ্যাফ্ট ফিক্সিংয়ের জন্য ডিজাইন করা যথার্থ ইলাস্টিক রিটেনিং ফাস্টেনারগুলির অন্তর্গত।

তদন্ত পাঠান

Product Description

চাপ ভারবহন এবং অ্যান্টি-লুজিং-এর জন্য ব্যবহৃত ওয়াশারের বিপরীতে, স্টেইনলেস স্টিল ডিআইএন 471 এক্সটার্নাল সার্ক্লিপে একটি খোলা ইলাস্টিক রিং স্ট্রাকচার রয়েছে, যা একচেটিয়াভাবে ঘূর্ণায়মান এবং স্থির শ্যাফ্টের বাইরের বৃত্তাকার খাঁজে প্রয়োগ করা হয়। সুনির্দিষ্ট স্থিতিস্থাপক সংকোচন এবং রিসেট কর্মক্ষমতা সহ, এটি দ্রুত অক্ষীয় সীমা উপলব্ধি করার জন্য শ্যাফ্ট খাঁজে ইনস্টল করা যেতে পারে, কার্যকরভাবে বিয়ারিং, গিয়ার, হাতা এবং অন্যান্য শ্যাফ্ট অংশগুলিকে অক্ষীয় স্লাইডিং থেকে এবং যান্ত্রিক অপারেশনের সময় পড়ে যাওয়া প্রতিরোধ করে। এটি যান্ত্রিক সংক্রমণ সমাবেশের জন্য একটি অপরিহার্য স্ট্যান্ডার্ড ফাস্টেনার, সহজ ইনস্টলেশন, উচ্চ ক্ল্যাম্পিং নির্ভুলতা এবং দীর্ঘমেয়াদী স্থিতিশীল সীমা প্রভাব সমন্বিত।

কোর কম্পোনেন্ট ডিজাইন এবং স্ট্যান্ডার্ডাইজড প্রসেসিং টেকনিক

ডিআইএন 471 বাহ্যিক শ্যাফ্ট সার্ক্লিপগুলি উচ্চ-মানের স্প্রিং স্টিল এবং স্টেইনলেস স্টীল কাঁচামাল গ্রহণ করে, যা ইন্টিগ্রেটেড প্রিসিশন স্ট্যাম্পিং, ইন্টিগ্র্যাল কোয়ানচিং এবং টেম্পারিং হিট ট্রিটমেন্ট এবং এজ ফিনিশিং দ্বারা প্রক্রিয়াজাত করা হয়। স্ট্যান্ডার্ড খোলা ফাঁক এবং সংরক্ষিত ইনস্টলেশন গর্ত দ্রুত সমাবেশ এবং disassembly জন্য পেশাদার সার্ক্লিপ প্লায়ারের সাথে পুরোপুরি মেলে। অভ্যন্তরীণ ব্যাস এবং রেডিয়ান সঠিকভাবে ক্যালিব্রেট করা হয়েছে যাতে স্ট্যান্ডার্ড শ্যাফ্টের খাঁজের সাথে আঁটসাঁট ক্ল্যাম্পিং ফিট হয়, কোন আলগা ক্ল্যাম্পিং বা অত্যধিক আঁটসাঁট বিচ্যুতি নেই। সামগ্রিক রিং বডিতে অভিন্ন বেধ এবং চমৎকার ইলাস্টিক শক্ততা রয়েছে, স্থিতিশীল সংকোচন এবং রিসেট কর্মক্ষমতা সহ, স্থিতিস্থাপক ক্লান্তি তৈরি করা সহজ নয়, বারবার বিচ্ছিন্নকরণ এবং দীর্ঘমেয়াদী কম্পন অপারেশনের পরে স্থায়ী বিকৃতি বা ফ্র্যাকচার। মসৃণ burr-মুক্ত বাইরের প্রান্ত স্ক্র্যাচিং ম্যাচিং অংশ এড়ায়, এবং সামগ্রিক কাঠামোগত শক্তি শিল্প ভারী-লোড সীমা প্রয়োজনীয়তা পূরণ করে।

পণ্য পরামিতি

প্যারামিটার আইটেম	বিস্তারিত স্পেসিফিকেশন
পণ্যের নাম	DIN 471 এক্সটার্নাল সার্ক্লিপ, শ্যাফট রিটেইনিং রিং, এক্সটার্নাল স্ন্যাপ রিং
এক্সিকিউটিভ স্ট্যান্ডার্ড	DIN 471, ISO স্ট্যান্ডার্ড, GB স্ট্যান্ডার্ড, কাস্টম অ-মানক মাপ
উপলব্ধ উপাদান	304, 316L স্টেইনলেস স্টিল, উচ্চ-মানের স্প্রিং স্টিল, জিঙ্ক-ধাতুপট্টাবৃত কার্বন ইস্পাত
আকার পরিসীমা	শ্যাফ্ট ব্যাস φ3mm-φ100mm সম্পূর্ণ মান মাপ, কাস্টম বিশেষ অ্যাপারচার এবং বেধ
কাঠামোর ধরন	বাহ্যিক খোলা ইলাস্টিক রিং, ডবল ইনস্টলেশন গর্ত নকশা, খাদ খাঁজ ক্ল্যাম্পিং টাইপ
প্রক্রিয়াকরণ প্রযুক্তি	যথার্থ মুদ্রাঙ্কন, তাপ চিকিত্সা শক্তকরণ, প্রান্ত ডিবারিং, ইলাস্টিক ক্রমাঙ্কন
প্রযোজ্য বস্তু	স্ট্যান্ডার্ড ঘূর্ণায়মান শ্যাফ্ট, গিয়ার শ্যাফ্ট, বিয়ারিং শ্যাফ্ট এবং নলাকার খাদ অংশ
সারফেস ট্রিটমেন্ট	পিলিং এবং প্যাসিভেশন / জিঙ্ক-প্লেটেড / ব্ল্যাক অক্সাইড, অ্যান্টি-রাস্ট এবং অ্যান্টি-জারা
যান্ত্রিক বৈশিষ্ট্য	শক্তিশালী ইলাস্টিক দৃঢ়তা, অ্যান্টি-ক্লান্তি, অ্যান্টি-ড্রপ সীমা, স্থিতিশীল ক্ল্যাম্পিং বল
প্যাকেজিং পদ্ধতি	আর্দ্রতা-প্রমাণ অভ্যন্তরীণ ব্যাগ + রপ্তানি শক্ত কাগজ, বাল্ক অর্ডারের জন্য প্যালেট প্যাকিং
সরবরাহ পরিষেবা	স্পট বাল্ক সরবরাহ, অ-মানক কাস্টমাইজেশন, মিশ্র ফাস্টেনার ওয়ান-স্টপ সংগ্রহ

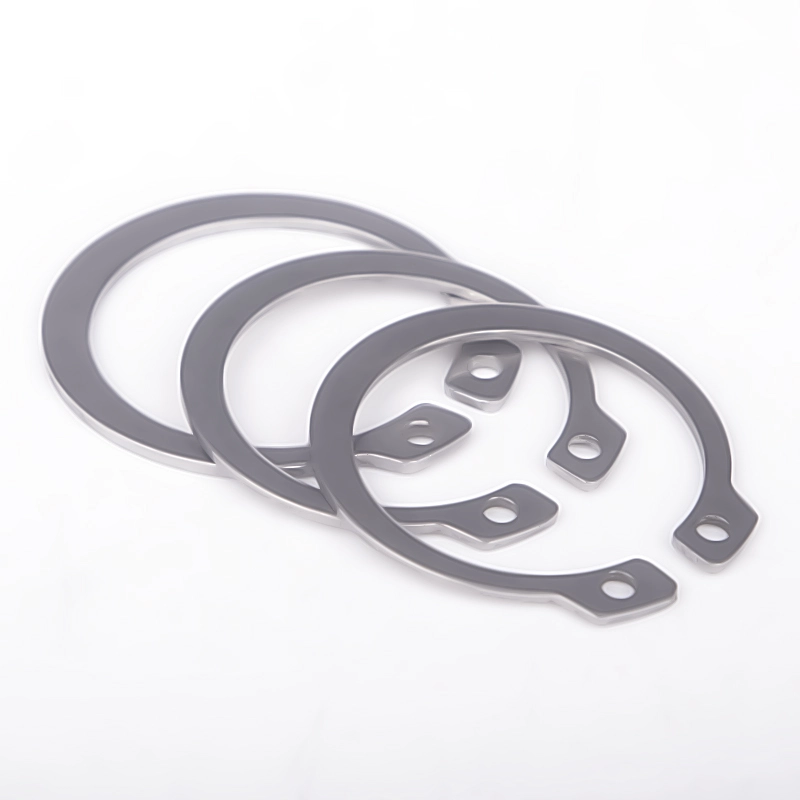

Stainless Steel Din 471 External Circlip

নামমাত্র ব্যাস d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	সর্বোচ্চ	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	মিনিট	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	সর্বোচ্চ	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	মিনিট	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	মিনিট	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	সর্বোচ্চ	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
প্রতি 1000 ইউনিট ≈ কেজি		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

নামমাত্র ব্যাস d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	সর্বোচ্চ	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	মিনিট	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	সর্বোচ্চ	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	মিনিট	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	মিনিট	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	সর্বোচ্চ	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
প্রতি 1000 ইউনিট ≈ কেজি		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

নামমাত্র ব্যাস d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	সর্বোচ্চ	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	মিনিট	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	সর্বোচ্চ	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	মিনিট	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	মিনিট	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	সর্বোচ্চ	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
প্রতি 1000 ইউনিট ≈ কেজি		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

নামমাত্র ব্যাস d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	সর্বোচ্চ	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	মিনিট	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	সর্বোচ্চ	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	মিনিট	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	মিনিট	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	সর্বোচ্চ	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
প্রতি 1000 ইউনিট ≈ কেজি		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

স্ট্যান্ডআউট পণ্য সুবিধা এবং সর্বজনীন কাজের অবস্থা অভিযোজন

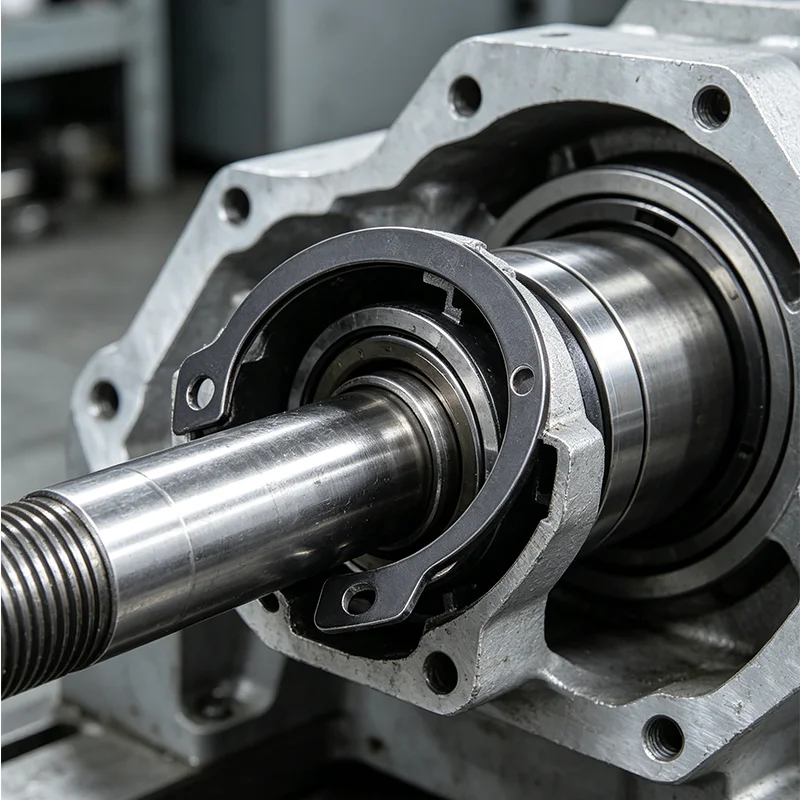

1. পেশাদার বহিরাগত শ্যাফ্ট ক্ল্যাম্পিং ডিজাইন পুরোপুরি স্ট্যান্ডার্ড শ্যাফ্ট গ্রুভের সাথে মেলে, অভিন্ন এবং স্থিতিশীল ইলাস্টিক ক্ল্যাম্পিং ফোর্স প্রদান করে, কার্যকরভাবে খাদ অংশগুলির অক্ষীয় স্থানচ্যুতিকে সীমিত করে এবং সরঞ্জামের কম্পন এবং ঘূর্ণন দ্বারা সৃষ্ট উপাদানের পতনের সমস্যা সমাধান করে।

2. উচ্চ-নির্ভুল অবিচ্ছেদ্য তাপ চিকিত্সা প্রক্রিয়া চমত্কার ইলাস্টিক পুনরুদ্ধার এবং বিরোধী ক্লান্তি কর্মক্ষমতা সঙ্গে সার্ক্লিপ endows. এটি বারবার সম্প্রসারণ এবং সংকোচনের পরে স্থিতিশীল স্থিতিস্থাপকতা বজায় রাখে, দীর্ঘমেয়াদী উচ্চ-গতির অপারেশন চলাকালীন কোন শিথিলতা বা ব্যর্থতা নেই।

3. সংরক্ষিত ডবল ইনস্টলেশন হোল বিশেষ সার্কিলিপ প্লায়ারের সাথে সহযোগিতা করে, দ্রুত সমাবেশ এবং বিচ্ছিন্নকরণ উপলব্ধি করে, ব্যাচ শিল্প সমাবেশের জন্য উপযুক্ত সরঞ্জাম রক্ষণাবেক্ষণ এবং উপাদান প্রতিস্থাপন দক্ষতার ব্যাপক উন্নতি করে।

4. Burr-মুক্ত মসৃণ ফিনিশিং শ্যাফ্ট এবং ম্যাচিং অংশগুলিকে ইনস্টলেশন এবং অপারেশনের সময় স্ক্র্যাচ এবং ঘর্ষণ থেকে রক্ষা করে, ট্রান্সমিশন উপাদানগুলির সমাবেশ নির্ভুলতা এবং পরিষেবা জীবন নিশ্চিত করে।

5. একাধিক উপাদান এবং পৃষ্ঠ চিকিত্সা বিকল্পগুলি বিভিন্ন কাজের পরিবেশের সাথে খাপ খাইয়ে নেয়, যান্ত্রিক সরঞ্জাম, স্বয়ংচালিত অংশ, বৈদ্যুতিক যন্ত্রপাতি, জলবাহী বায়ুসংক্রান্ত উপাদান এবং স্বয়ংক্রিয় ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

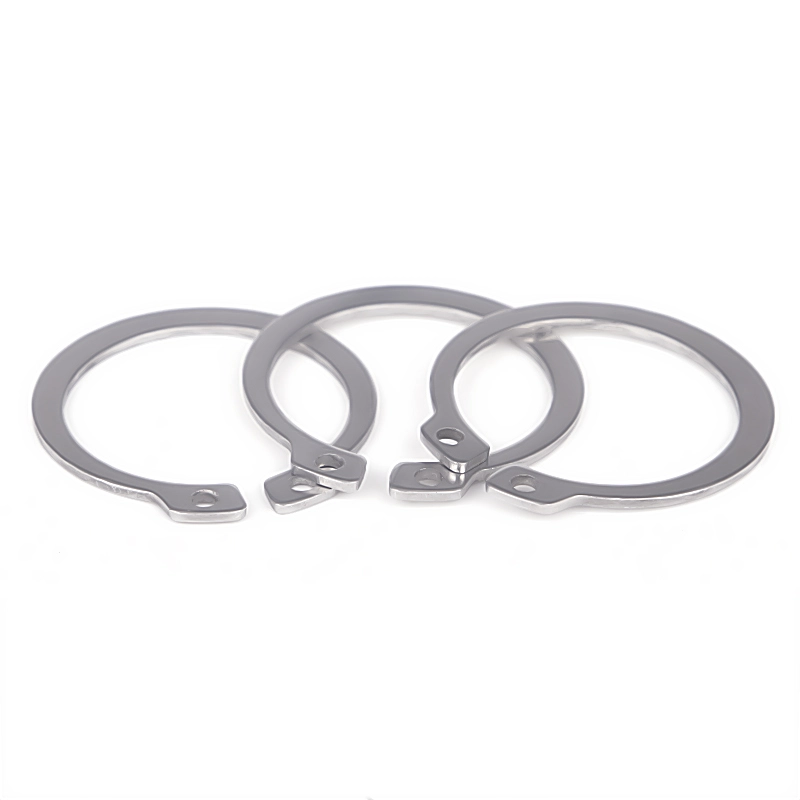

Stainless Steel Din 471 External Circlip

FAQ

প্রশ্ন 1: স্টেইনলেস স্টিল DIN 471 এক্সটার্নাল সার্ক্লিপ কিসের জন্য ব্যবহার করা হয়?

A1: DIN 471 হল শ্যাফ্টের জন্য একটি বাহ্যিক বৃত্ত, যা প্রধানত যান্ত্রিক শ্যাফ্টের বাইরের খাঁজে ইনস্টল করা হয় বিয়ারিং, গিয়ার, শ্যাফ্ট হাতা এবং অন্যান্য অংশগুলি ঠিক করার জন্য, অক্ষীয় স্লাইডিং এবং পড়ে যাওয়া প্রতিরোধ করে, শ্যাফ্টের উপাদানগুলি ঘোরানোর সুনির্দিষ্ট সীমা উপলব্ধি করে।

প্রশ্ন 2: ডিআইএন 471 (শাফ্ট) এবং ডিআইএন 472 (হোল) সার্কিপগুলির মধ্যে পার্থক্য কী?

A2: DIN 471 হল শ্যাফ্ট ইনস্টলেশনের জন্য বাহ্যিক সার্ক্লিপ, শ্যাফ্টের বাইরের বৃত্তকে আটকানো; ডিআইএন 472 হল অভ্যন্তরীণ সার্ক্লিপ হোল ইনস্টলেশনের জন্য, গর্তের ভিতরের প্রাচীরকে আটকানো। দুটি কাঠামো বিপরীত এবং বিনিময়যোগ্য নয়।

প্রশ্ন 3: দীর্ঘমেয়াদী ব্যবহারের পরে সার্কিপ কি স্থিতিস্থাপকতা হারাবে?

A3: আমাদের DIN 471 সার্ক্লিপগুলি স্থিতিশীল স্থিতিস্থাপক কর্মক্ষমতা এবং শক্তিশালী অ্যান্টি-ক্লান্তি ক্ষমতা সহ কঠোর নিবারণ এবং টেম্পারিং চিকিত্সা গ্রহণ করে। স্ট্যান্ডার্ড কাজের অবস্থার অধীনে, এটি দীর্ঘমেয়াদী সীমা স্থিতিশীলতা নিশ্চিত করে, আলগা বা অবৈধ হবে না।

প্রশ্ন 4: ইনস্টলেশনের জন্য কি পেশাদার সরঞ্জামের প্রয়োজন হয়?

A4: হ্যাঁ। কৃত্রিম বিকৃতি এবং ফ্র্যাকচার এড়াতে সম্প্রসারণ ইনস্টলেশনের জন্য ম্যাচিং সার্ক্লিপ প্লায়ার ব্যবহার করার পরামর্শ দেওয়া হয়, ইনস্টলেশনের পরে শক্ত ফিট এবং স্থিতিশীল সীমিত প্রভাব নিশ্চিত করে।

প্রশ্ন 5: আপনি কি অ-মানক সার্কিপগুলি কাস্টমাইজ করতে পারেন?

A5: হ্যাঁ। আমরা বিশেষ যান্ত্রিক শ্যাফ্ট উপাদানগুলির সীমা প্রয়োজনীয়তা মেটাতে বিশেষ বাইরের ব্যাস, বেধ, খাঁজের আকার এবং উচ্চ-জারা-প্রতিরোধী পৃষ্ঠের চিকিত্সা কাস্টমাইজ করতে সমর্থন করি।
