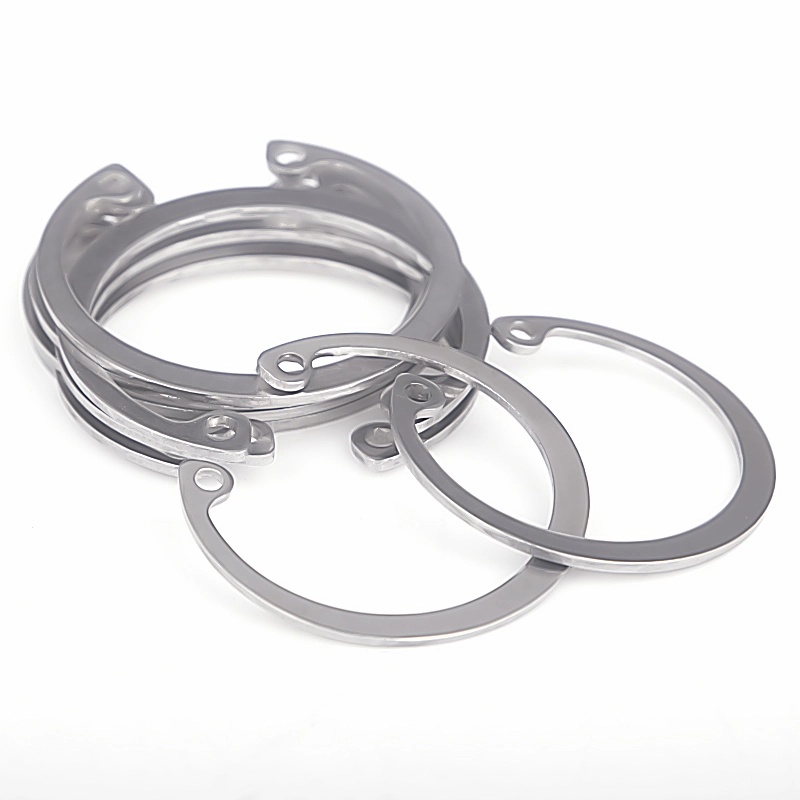

স্টেইনলেস স্টীল DIN 472 অভ্যন্তরীণ সার্ক্লিপ / হোল রিটেইনিং রিং

Wanluo এর চীন উচ্চ মানের স্টেইনলেস স্টীল DIN 472 অভ্যন্তরীণ সার্ক্লিপ / হোল রিটেইনিং রিং কঠোরভাবে জার্মান ডিআইএন শিল্প মান অনুযায়ী তৈরি করা হয়, গর্ত অবস্থানের জন্য পেশাদার ইলাস্টিক ধরে রাখার ফাস্টেনার হিসাবে পরিবেশন করে।

তদন্ত পাঠান

Product Description

বাইরের শ্যাফ্ট ক্ল্যাম্পিংয়ের জন্য ডিআইএন 471 শ্যাফ্টের বাহ্যিক সার্ক্লিপগুলির থেকে আলাদা, ওয়ানলুও কারখানার স্টেইনলেস স্টিল ডিআইএন 472 অভ্যন্তরীণ বৃত্তাকার / হোল রিটেইনিং রিং এ একটি অভ্যন্তরীণ খোলার ইলাস্টিক কাঠামো রয়েছে, যা বিশেষভাবে ভিতরের গর্তের খাঁজগুলি ক্ল্যাম্পিং এবং সীমিত করার জন্য ডিজাইন করা হয়েছে। নির্ভরযোগ্য ইলাস্টিক প্রসারণ এবং ক্ল্যাম্পিং কর্মক্ষমতা সহ, এটি পিন, বিয়ারিং, অভ্যন্তরীণ শ্যাফ্ট এবং অন্তর্নির্মিত উপাদানগুলিকে ঠিক করার জন্য নির্ভুল গর্তের খাঁজের ভিতরে এমবেড করা হয়েছে, কার্যকরভাবে অপারেটিং কম্পন এবং লোডের প্রভাবের অধীনে অভ্যন্তরীণ অংশগুলিকে পড়ে যাওয়া এবং অক্ষীয় স্থানচ্যুতিকে প্রতিরোধ করে। কমপ্যাক্ট কাঠামো, উচ্চ ক্ল্যাম্পিং নির্ভুলতা এবং সহজ সমাবেশের বৈশিষ্ট্যযুক্ত, এটি অন্তর্নির্মিত যান্ত্রিক সমাবেশ এবং স্পষ্টতা গর্ত অবস্থান সীমার জন্য একটি মূল স্ট্যান্ডার্ড ফাস্টেনার।

পণ্য নির্মাণ নকশা এবং শিল্প ফ্যাব্রিকেশন প্রক্রিয়া

DIN 472 অভ্যন্তরীণ গর্ত সার্কিপগুলি উচ্চ-বিশুদ্ধতা স্প্রিং স্টিল এবং প্রিমিয়াম স্টেইনলেস স্টীল উপকরণ গ্রহণ করে, যা ইন্টিগ্রেটেড প্রিসিশন স্ট্যাম্পিং, সামগ্রিক নিভে যাওয়া এবং টেম্পারিং তাপ চিকিত্সা এবং সূক্ষ্ম প্রান্ত ছাঁটাই দ্বারা প্রক্রিয়া করা হয়। অনন্য অভ্যন্তরীণ খোলার কাঠামো এবং প্রতিসম মাউন্টিং গর্তগুলি দ্রুত সম্প্রসারণ ইনস্টলেশন এবং বিচ্ছিন্ন করার জন্য পেশাদার সার্ক্লিপ প্লায়ারের সাথে পুরোপুরি মেলে। বাইরের বৃত্তের রেডিয়ান এবং ক্ল্যাম্পিং ব্যাস সঠিকভাবে ক্যালিব্রেট করা হয় যাতে পূর্ণ পরিচিতি অর্জন করা যায় এবং স্ট্যান্ডার্ড অভ্যন্তরীণ গর্তের খাঁজের সাথে আঁটসাঁট ফিট করা হয়, আলগা ক্ল্যাম্পিং, অফসেট বা পড়ে যাওয়া এড়িয়ে যায়। সামগ্রিক রিং বডি বেধ চমৎকার স্থিতিস্থাপক বলিষ্ঠতা এবং ক্লান্তি প্রতিরোধের সাথে অভিন্ন, বারবার সম্প্রসারণের পরে স্থিতিশীল ক্ল্যাম্পিং কর্মক্ষমতা বজায় রাখে এবং স্থায়ী বিকৃতি বা ইলাস্টিক ব্যর্থতা ছাড়াই দীর্ঘমেয়াদী চক্রীয় অপারেশন। Burr-মুক্ত মসৃণ পৃষ্ঠ কার্যকরভাবে গর্ত প্রাচীর ভিতরের ব্যাস এবং স্ক্র্যাচ এবং ঘর্ষণ থেকে নির্ভুল লাগানো অংশ রক্ষা করে, উচ্চ নির্ভুলতা যান্ত্রিক সমাবেশ মান পূরণ.

পণ্য পরামিতি

প্যারামিটার আইটেম	বিস্তারিত স্পেসিফিকেশন
পণ্যের নাম	DIN 472 ইন্টারনাল সার্ক্লিপ, হোল রিটেইনিং রিং, ইন্টারনাল স্ন্যাপ রিং
এক্সিকিউটিভ স্ট্যান্ডার্ড	DIN 472, ISO স্ট্যান্ডার্ড, GB স্ট্যান্ডার্ড, কাস্টম অ-মানক মাপ
উপলব্ধ উপাদান	304, 316L স্টেইনলেস স্টিল, উচ্চ-মানের স্প্রিং স্টিল, জিঙ্ক-ধাতুপট্টাবৃত কার্বন ইস্পাত
আকার পরিসীমা	গর্ত ব্যাস φ8mm-φ100mm সম্পূর্ণ মান মাপ, কাস্টম বিশেষ অ্যাপারচার এবং বেধ
কাঠামোর ধরন	অভ্যন্তরীণ অভ্যন্তরীণ খোলার ইলাস্টিক রিং, ডবল মাউন্টিং গর্ত, অভ্যন্তরীণ গর্ত খাঁজ ক্ল্যাম্পিং টাইপ
প্রক্রিয়াকরণ প্রযুক্তি	যথার্থ মুদ্রাঙ্কন, তাপ চিকিত্সা শক্তকরণ, প্রান্ত ডিবারিং, ইলাস্টিক ক্রমাঙ্কন
প্রযোজ্য বস্তু	যান্ত্রিক অভ্যন্তরীণ গর্ত, ভারবহন গর্ত, সিলিন্ডারের গর্ত এবং স্পষ্টতা অন্তর্নির্মিত খাঁজ অবস্থান
সারফেস ট্রিটমেন্ট	পিলিং এবং প্যাসিভেশন / জিঙ্ক-প্লেটেড / ব্ল্যাক অক্সাইড, অ্যান্টি-রাস্ট এবং অ্যান্টি-জারা
যান্ত্রিক বৈশিষ্ট্য	স্থিতিশীল ইলাস্টিক clamping বল, বিরোধী ক্লান্তি, বিরোধী loosening, টেকসই সীমা কর্মক্ষমতা
প্যাকেজিং পদ্ধতি	আর্দ্রতা-প্রমাণ অভ্যন্তরীণ ব্যাগ + রপ্তানি শক্ত কাগজ, বাল্ক অর্ডারের জন্য প্যালেট প্যাকিং
সরবরাহ পরিষেবা	স্পট বাল্ক সরবরাহ, অ-মানক কাস্টমাইজেশন, মিশ্র ফাস্টেনার ওয়ান-স্টপ সংগ্রহ

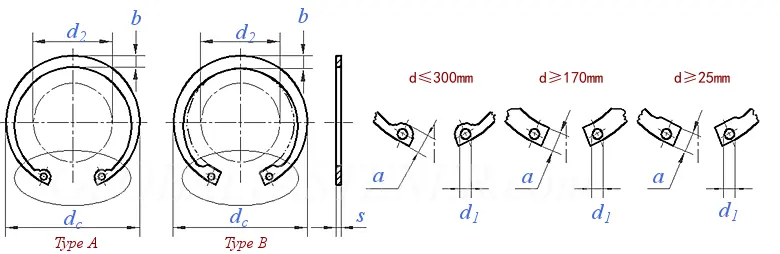

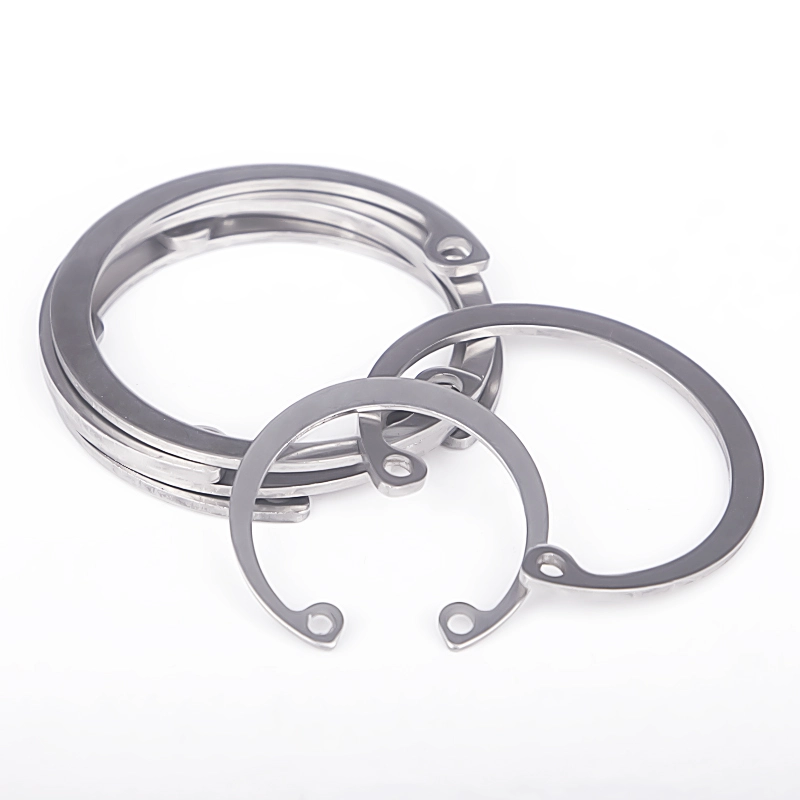

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

নামমাত্র ব্যাস d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	সর্বোচ্চ	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	মিনিট	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	নামমাত্র আকার	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	সর্বোচ্চ	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	মিনিট	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	সর্বোচ্চ	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	মিনিট	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
প্রতি 1000 ইউনিট ≈ কেজি		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

নামমাত্র ব্যাস d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	সর্বোচ্চ	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	মিনিট	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	নামমাত্র আকার	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	সর্বোচ্চ	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	মিনিট	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	সর্বোচ্চ	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	মিনিট	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
প্রতি 1000 ইউনিট ≈ কেজি		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

নামমাত্র ব্যাস d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	সর্বোচ্চ	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	মিনিট	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	নামমাত্র আকার	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	সর্বোচ্চ	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	মিনিট	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	সর্বোচ্চ	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	মিনিট	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
প্রতি 1000 ইউনিট ≈ কেজি		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

নামমাত্র ব্যাস d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	সর্বোচ্চ	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	মিনিট	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	নামমাত্র আকার	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	সর্বোচ্চ	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	মিনিট	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	সর্বোচ্চ	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	মিনিট	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
প্রতি 1000 ইউনিট ≈ কেজি		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

পণ্যের শ্রেষ্ঠত্ব হাইলাইট এবং ক্রস-ইন্ডাস্ট্রি অ্যাপ্লিকেশন পরিস্থিতি

1. পেশাদার অভ্যন্তরীণ গর্ত ক্ল্যাম্পিং কাঠামো পুরোপুরি স্ট্যান্ডার্ড হোল খাঁজ আকারের সাথে মিলে যায়, অভিন্ন পরিধির ইলাস্টিক ক্ল্যাম্পিং বল প্রদান করে, কার্যকরভাবে অন্তর্নির্মিত বিয়ারিং, শ্যাফ্ট এবং পিন অংশগুলির অক্ষীয় আন্দোলনকে অভ্যন্তরীণ উপাদান বিচ্ছিন্নতা প্রতিরোধ করতে সীমিত করে।

2. কঠোর অবিচ্ছেদ্য তাপ চিকিত্সা প্রক্রিয়া স্থিতিস্থাপক স্থিতিশীলতা এবং যান্ত্রিক বলিষ্ঠতা বাড়ায়, দীর্ঘমেয়াদী কম্পন এবং বারবার সমাবেশের পরে কোন স্থিতিস্থাপক ক্লান্তি, শিথিলকরণ বা ফ্র্যাকচার নিশ্চিত করে, দীর্ঘমেয়াদী সুনির্দিষ্ট সীমা নির্ভুলতা বজায় রাখে।

3. প্রতিসম ডবল-হোল ডিজাইনটি বিশেষ সার্ক্লিপ প্লায়ারের সাহায্যে দ্রুত সম্প্রসারণ ইনস্টলেশন এবং বিচ্ছিন্নকরণকে সমর্থন করে, ব্যাপকভাবে উত্পাদন সমাবেশ দক্ষতা এবং পরে সরঞ্জাম রক্ষণাবেক্ষণ সুবিধার উন্নতি করে, বড় আকারের শিল্প ব্যাচ উত্পাদনের জন্য উপযুক্ত।

4. অতি-মসৃণ burr-মুক্ত ফিনিস অভ্যন্তরীণ গর্ত প্রাচীর এবং স্পষ্টতা ম্যাচিং অংশগুলিকে ঘর্ষণ এবং স্ক্র্যাচ থেকে রক্ষা করে, সমাবেশের ক্ষতি এবং সরঞ্জামের ঝাঁকুনি এড়ানো, স্পষ্টতা যান্ত্রিক কাঠামোর স্থিতিশীল অপারেশন নিশ্চিত করে।

5. বৈচিত্রপূর্ণ উপাদান এবং পৃষ্ঠ চিকিত্সা সমাধানগুলি একাধিক কাজের পরিস্থিতির সাথে খাপ খাইয়ে নেয়, যা হাইড্রোলিক বায়ুসংক্রান্ত উপাদান, স্বয়ংচালিত নির্ভুল অংশ, গৃহস্থালীর যন্ত্রপাতি, অটোমেশন সরঞ্জাম এবং যান্ত্রিক প্রকৌশল গর্ত অবস্থানের সীমা কাঠামোতে ব্যাপকভাবে ব্যবহৃত হয়।

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

প্রশ্ন 1: DIN 472 সার্ক্লিপ এর মূল উদ্দেশ্য কি?

A1: DIN 472 হল একটি অভ্যন্তরীণ ছিদ্র সার্ক্লিপ, পূর্ব-খোলা গর্তের ভিতরে ইনস্টল করা এবং গর্তের খাঁজে এম্বেড করা। এটি অক্ষীয় পতন এবং অভ্যন্তরীণ উপাদানগুলির স্থানচ্যুতি রোধ করতে অন্তর্নির্মিত বিয়ারিং, শ্যাফ্ট এবং নলাকার অংশগুলিকে ফিক্সিং এবং সীমাবদ্ধ করার জন্য ব্যবহৃত হয়।

প্রশ্ন 2: DIN 472 এবং DIN 471 এর মধ্যে মূল পার্থক্য?

A2: DIN 471 হল বহিরাগত খোলার সাথে শ্যাফ্ট আউটার ক্ল্যাম্পিংয়ের জন্য বাহ্যিক সার্ক্লিপ; ডিআইএন 472 হল অভ্যন্তরীণ বৃত্তাকার যা অভ্যন্তরীণ খোলার সাথে গর্তের অভ্যন্তরীণ ক্ল্যাম্পিংয়ের জন্য। দুটির বিপরীত কাঠামোগত চাপের দিক রয়েছে এবং সম্পূর্ণরূপে অ-বিনিময়যোগ্য, শ্যাফ্ট এবং হোল লিমিট ফাস্টেনারগুলির একটি সম্পূর্ণ সেট তৈরি করে।

Q3: DIN 472 সার্ক্লিপ কি ইনস্টলেশনের সময় বিকৃত করা সহজ?

A3: না। আমাদের পণ্যগুলি দৃঢ় বলিষ্ঠতা এবং অনমনীয়তার সাথে পেশাদার স্প্রিং স্টিল শক্ত করার চিকিত্সা গ্রহণ করে। স্ট্যান্ডার্ড টুল সম্প্রসারণ ইনস্টলেশন স্থায়ী বিকৃতি ঘটাবে না, এবং বৃত্তাকার আঁটসাঁট ক্ল্যাম্পিংয়ের জন্য দ্রুত স্ট্যান্ডার্ড আকারে রিবাউন্ড করতে পারে।

প্রশ্ন 4: DIN 472 এর জন্য কোন পরিস্থিতিতে উপযুক্ত?

A4: এটি সমস্ত অন্তর্নির্মিত গর্ত সীমা পরিস্থিতিতে ব্যাপকভাবে প্রযোজ্য, যেমন হাইড্রোলিক ভালভ গর্ত, মোটর ভারবহন গর্ত, সরঞ্জাম সমাবেশ গর্ত, সিলিন্ডারের অংশ, নির্ভুল যন্ত্রের গর্ত এবং স্বয়ংক্রিয় যান্ত্রিক অভ্যন্তরীণ গহ্বর ফিক্সিং কাঠামো।

প্রশ্ন 5: কাস্টমাইজড অ-মানক গর্ত সার্কিপ প্রদান করা যেতে পারে?

A5: হ্যাঁ। আমরা বিশেষ যান্ত্রিক গর্ত অবস্থানের ব্যক্তিগতকৃত সীমা প্রয়োজনীয়তা পূরণের জন্য বিশেষ অভ্যন্তরীণ এবং বাইরের ব্যাস, বেধ, খাঁজ ম্যাচিং আকার এবং উচ্চ ক্ষয়-বিরোধী পৃষ্ঠ চিকিত্সা কাস্টমাইজ করতে সমর্থন করি।
